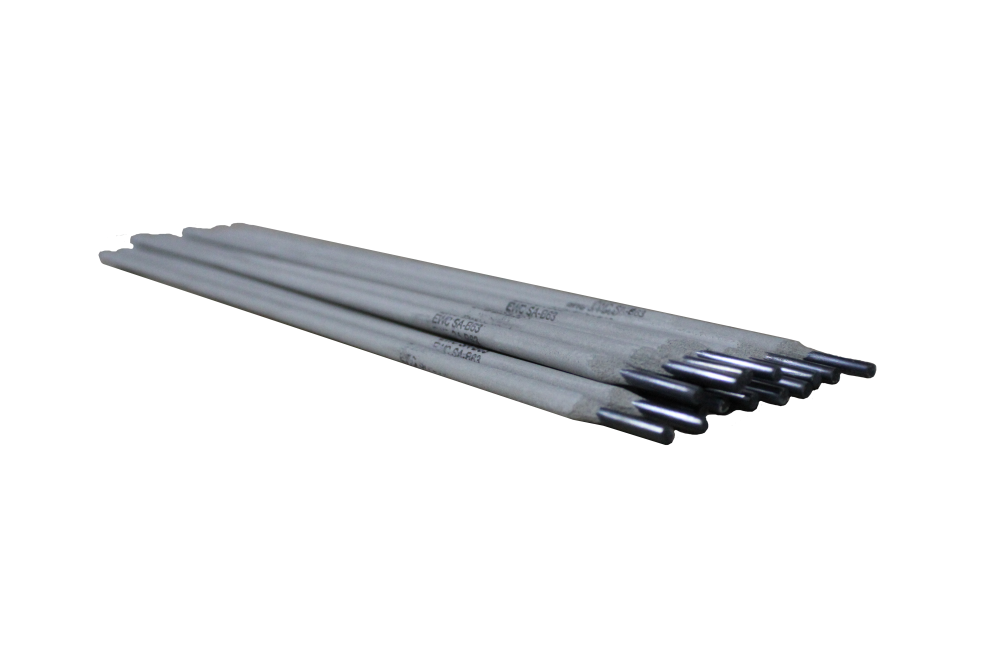

Электроды EWC SA-904L-17

AWS A5.4

EN 1600

ISO 3581-A

DIN 8555

E385-17

E 20 25 5 Cu NL R 32

E 20 25 5 L Cu R

Описание и применение*

Электроды EWC SA-904L-17 c рутиловым покрытием предназначены для сварки полностью аустенитных высококоррозионных сталей, а также литых сталей. Из-за состава сплава с высоким содержанием Mo и дополнительно легированного Cu, наплавленный металл характеризуется полностью аустенитной структурой, стойкий к межкристаллитной, питтинговой и щелевой коррозии, а также коррозионному растрескиванию под напряжением. Наплавленный металл стоек к воздействию серной, ортофосфорной, уксусной, муравьиной кислот и морской воды. Электроды EWC SA-904L-17 удобны в использовании, отличные сварочно-технологические свойства во всех пространственных положениях кроме сверху вниз, легко отделяемый шлак; гладкая, мелкочешуйчатая поверхность. Области применения: изготовление технологического оборудования для производства сульфатных и фосфатных удобрений, целлюлозно-бумажной, нефтехимической и фармацевтической промышленности.

Ток: AC, DC (+)

Основные материалы*

S31703, N08904, 317 L, 317 LNM, 904L, X2CrNiMo18-15-4, X2CrNiMoN17-13-5, G-X7NiCrMoCuNb 25-20, X5CrNiMoCuTi 20-18, X1NiCrMoCu25-20-5, 1.4438, 1.4439, 1.4500, 1.4506, 1.4539, URB6(N)

Типичный химический состав наплавленного металла**, %

<0,03

0,8

1,4

20,5

25,0

4,5

1,5

основа

Механические свойства наплавленного металла**

Предел текучести

Rp0.2 , MPa

Предел прочности

Rm , MPa

Относительное удлинение

(A5), %

Работа удара

KV, J

Твёрдость по

Бриннелю

+20°C

-140°C

>400

510-680

>35

Прокалка

2 часа/250°C

Межпроходная температура: Соединения для сварки должны быть чистыми, не содержать смазки, трещин. Сварку проводить с небольшим наклоном электрода и короткой дугой с предотвращением высокой подачи тепла (сварочный шов макс. 2 диаметра сердечника).

Положение при сварке: 1G/PA, 2F/PB, 2G/PC, 3G/PF, 4G/PE

Диаметр/длина

2,0х300

2,5х300

3,25х350

4,0х350

5,0х350

Сила тока, А

30-50

50-85

70-125

110-165

160-230

*Примерный, но не исчерпывающий перечень

**Справочные значения
