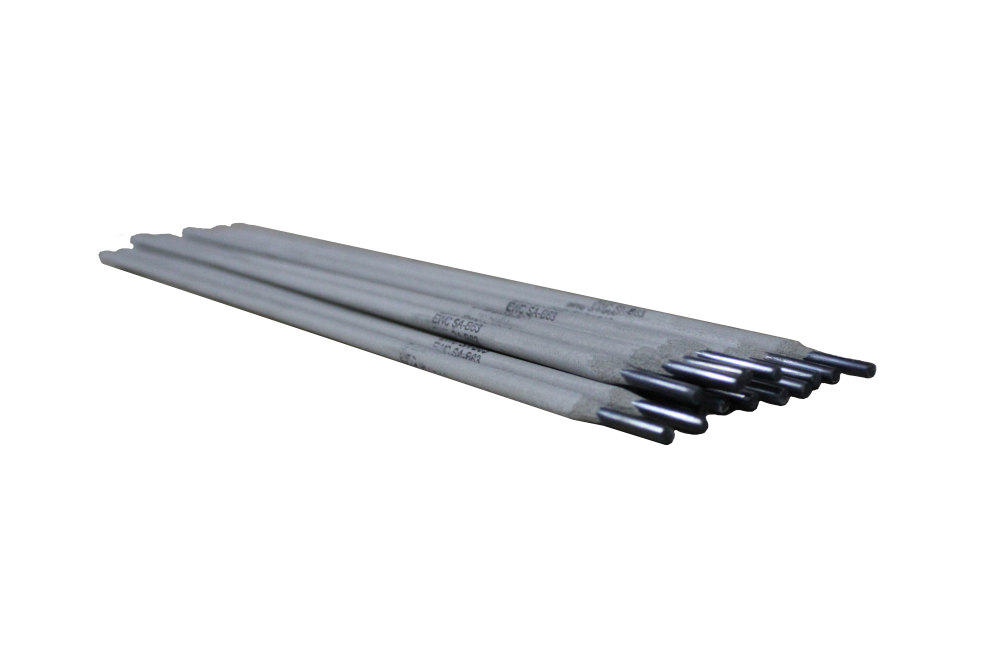

Электроды EWC SA-NiFe

Электроды EWC SA-NiFe предназначены для холодной сварки чугуна с шаровидным графитом, серого и ковкого чугуна, а также пригодный для соединения их со сталью. Прочность на растяжение выше, чем прочность на растяжение электродов на основе Ni. Сварные швы подходят для последующей обработки. При использовании малых диаметров электродов тепловая отдача должна быть низкой. Металл сварного шва прочнее и более устойчив к примесям, чем никелевый тип электрода.

Для толстостенных деталей рекомендуется небольшой предварительный нагрев, на постоянном токе (отрицательной полярности) или на переменном токе. При сварке на постоянном токе (отрицательная полярность) достигается глубокое проникновение (преимущество для угловых сварных швов). Позиционную сварку легче проводить на переменном токе. Перед сваркой удалите литейную оболочку. Удерживайте стержневой электрод вертикально и производите сварку короткой дугой. При сварке сортов чугуна, способных к растрескиванию, осадок может быть очищен с целью снятия напряжения.

Основные материалы

Серый чугун, Ковкий чугун, чугун с шаровидным графитов, серый чугун со сталью.

EN GJL 100 - EN GJL 400, EN GJS 400 - EN GJS 700, GGG40-GGG70, EN GJMB 350 - EN GJMB 650, GTS35-GTS45

Типичный химический состав наплавленного металла, %

	C	Mn	Si	S	Ni	Cu	Al
норматив	≤2.0	≤2.5	≤4.0	≤0.03	45-60	≤2.5	≤1.0
типичный	0.71	0.24	1.0	0.007	54.0	0.055	0.054

Механические свойства наплавленного металла

Предел текучести Rp0.2, MPa	Предел прочности Rm, MPa	Относительное удлинение (A5), %	Работа удара KV, J (+20⁰С)	Работа удара KV, J (-50⁰С)	Работа удара KV, J (-196⁰С)	Твёрдость по Бринеллю HB
						--

Эксплуатационные данные:

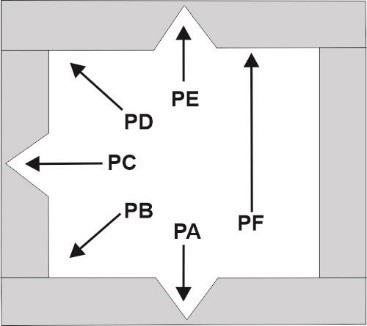

PA, 2PB, PC, PD, PE, PF

Ток: AC, DC (+)

Прокалка: 1-1,5 часа/120-150°C

Диаметр/длина	2,5х295	3,2х345	4,0х345	5,0х345
Сила тока, А	50-80	80-100	110-140	150-180

Артикул

Наименование

Сертификат

Аналог

CN1500225

Электроды EWC SA-NiFe 2,5х295 мм (2,0 кг)

CN1500087

Электроды EWC SA-NiFe 3,2х345 мм (2,0 кг)

CN1500088

Электроды EWC SA-NiFe 4,0х345 мм (2,0 кг)

Электроды EWC SA-NiFe 5,0х345 мм (2,0 кг)
